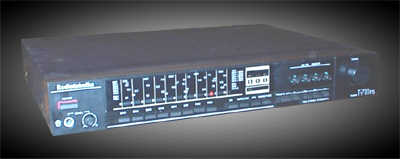

Тюнер T-7111 FS-стерео RADIOTEHNIKA
Тюнер
RADIOTEHNIKA
Т-7111 FS-стерео
_Описание_ _Функции_ _Характеристики_
Краткое описание тюнера
Тюнер «Радиотехника Т-7111 FS-стерео» соответствует техническим требованиям 2.003.027 ТУ.
Тюнер предназначен для высококачественного приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диаппазоне УКВ в двух стандартах стереовещания (полярная модуляция и пилот-тон) и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах СВ и КВ.
Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Тюнер обеспечивает:
- Возможность подключения усилителя звуковой частоты (предварительного или полного),магнитофона и головных стереотелефонов.
- Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для диапазонов ДВ,СВ и КВ.
- Возможность ориентации магнитной антенны без изменения положения тюнера.
- Возможность регулировки громкости звучания головных стереотелефонов
- Фиксированную настройку в любом из диапазонов
- Автоматическую подстройку частоты во всех диапазонах, отключаемую вручную, а также отключаемую автоматически при вращении ручки настройки в диапазоне УКВ
- Индикацию точной настройки
- Индикацию наличия режима СТЕРЕО
- Автоматическое переключение режимов СТЕРЕО-МОНО
- Режим ШИРОКАЯ ПОЛОСА
- Бесшумную настройку в диапазоне УКВ
- Автоматическую регулировку чувствительности (АРЧ) в диапазонах ДВ,СВ,КВ
- Индикацию перегрузки антенного входа при приеме сигналов в диапазонах ДВ,СВ,КВ
Основные технические характеристики
| Диапазон принимаемых частот (волн) не уже |
СВ 0.525-1.607 МГц КВ1 7.100-7.350 МГц КВ2 9.500-9.900 МГц КВ3 11.550-12.100 МГц КВ4 15.100-15.450 МГц КВ5 17.700-17.900 МГц УКВ1 65.8-74.0 МГЦ УКВ2 87.5-108.0 МГц |
| Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 26 дБ по напряжению со входа для внешней антенны в диапазоне УКВ не хуже | 3 мкВ |
| Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряжению со входа для внешней антенны в диапазонах СВ,КВ не хуже | 100 мкВ |
| Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряженности поля не хуже | СВ 1.5 мВ/м КВ 1.0 мВ/м |
| Односигнальная избирательность по соседнему каналу при расстройке 9 кГц в диапазонах СВ,КВ не менее | 40 дБ |
| Односигнальная избирательность по зеркальному каналу не менее | СВ 40 дБ КВ 30 дБ |
| Отношение сигнал/шум в стереорежиме в диапазоне УКВ при входном сигнале 1 мВ не менее | 50 дБ |
| Действие автоматической регулировки усиления в диапазонах СВ,КВ: изменение уровня сигнала на входе/выходе |
46/5 дБ |
| Ослабление боковых настроек в диапазоне УКВ не менее | 30 дБ |
| Разделение стереоканалов в диапазоне УКВ не менее | 250 Гц - 24 дБ 1000 Гц - 30 дБ 6300 Гц - 24 дБ |
| Ослабление сигнал/фон с антенного входа не менее | СВ 46 дБ УКВ 55 дБ |
| Рассогласование стереоканалов по усилению в диапазоне воспроизводимых частот всего тракта в диапазонеУКВ не более | 3 дБ |
| Диапазон воспроизводимых частот по электрическому напряжению при неравномерности 3 дБ не уже | УКВ 31.5-15000 Гц СВ 63- 5000 Гц |
| Диапазон действия индикатора настройки по напряжению с входа для внешней антенны не более | СВ,КВ 75мкВ УКВ 4 мкВ |
| Номинальное выходное напряжение на розетке УСИЛИТЕЛЬ в монорежиме при номинальном сопротивлении нагрузки 47 кОм | 500 мВ |
| Напряжение на выходе для подключения стереотелефонов при номинальном сопротивлении нагрузки 16 Ом | 150 мВ |
| Потребляемая мощность не более | 8 Вт |
| Габаритные размеры | 430x360x72 мм |
| Масса без упакрвки не более | 5 кг |
