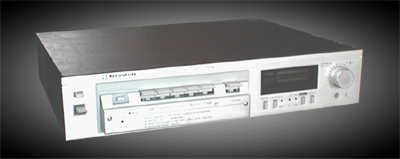

Краткое описание магнитофона-приставки
Стереофонический магнитофон-приставка «Радиотехника М-201-стерео» 2 группы сложности по ГОСТ 24863-81 предназначен для записи и воспроизведения звука на магнитных лентах с активным слоем типов Fe2O3 или CrO2, размещенных в компакткассетах. Магнитофон соответствует требованиям 3.831.002 ТУ.
Магнитофон позволяет производить запись с микрофона (рекомендуемый тип МЭК-11СН), электрофона, телевизора, приемника, тюнера, электропроигрывателя (кроме электропроигрывателя, имеющего выход магнитной головки без предварительного усилителя звукоснимателя-УПЗ), другого магнитофона и с радиотрансляционной линии как непосредственно, так и через усилительно-коммутационное устройство.
Оптимальные условия работы магнитофона и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Магнитофон имеет клавишный переключатель ркжимов работы, вакуумнолюминисцентный индикатор уровня записи и воспроизведения с электронным счетчиком расхода ленты, раздельный по каналам регулятор уровня записи, активную систему шумопонижения, переключатель типа ленты.
Магнитофон имеет также следующие вспомогательные устройства и выполняемые функции:
- Возможность временной остановки ленты
- Устройство оперативного отключения источника записи
- Автоматическую остановку при окончании ленты
- Возможность подключения стереотелефонов (рекомендуемый тип ТДС-7)
- Устройство «ПОМЯТЬ» в счетчике расхода ленты
Основные технические характеристики
| Номинальная скорость перемещения магнитной ленты | 4.76 см/с |
| Отклонение скорости магнитной ленты от номинального значения не более | ±1.5 % |
| Коэффициент детонации не более | ±0.19 % |
| Рабочий диапазон частот на линейном выходе не уже | 40-14000 Гц |
| Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения не более | -60 дБ |
| Относительный уровень проникания из одного стереоканала в другой на частоте 1000 Гц не более | -26 дБ |
| Относительный уровень стирания не более | -65 дБ |
| Выходное напряжение линейного выхода | 400-600 мВ |
| Номинальная ЭДС источника сигнала на входе для подключения микрофона | 0.2 мВ |
| Минимальная ЭДС универсального входа не более | 0.2 В |
| Минимальное выходное напряжение для записи от радиотрансляционной линии не более | 10 В |
| Потребляемая мощность не более | 15 ВА |
| Напряжение питания от сети частотой 50 Гц | 220 В |
| Габаритные размеры | 430x92x360 мм |
| Масса без упакрвки не более 8 кг, в упаковке | 9.5 кг |

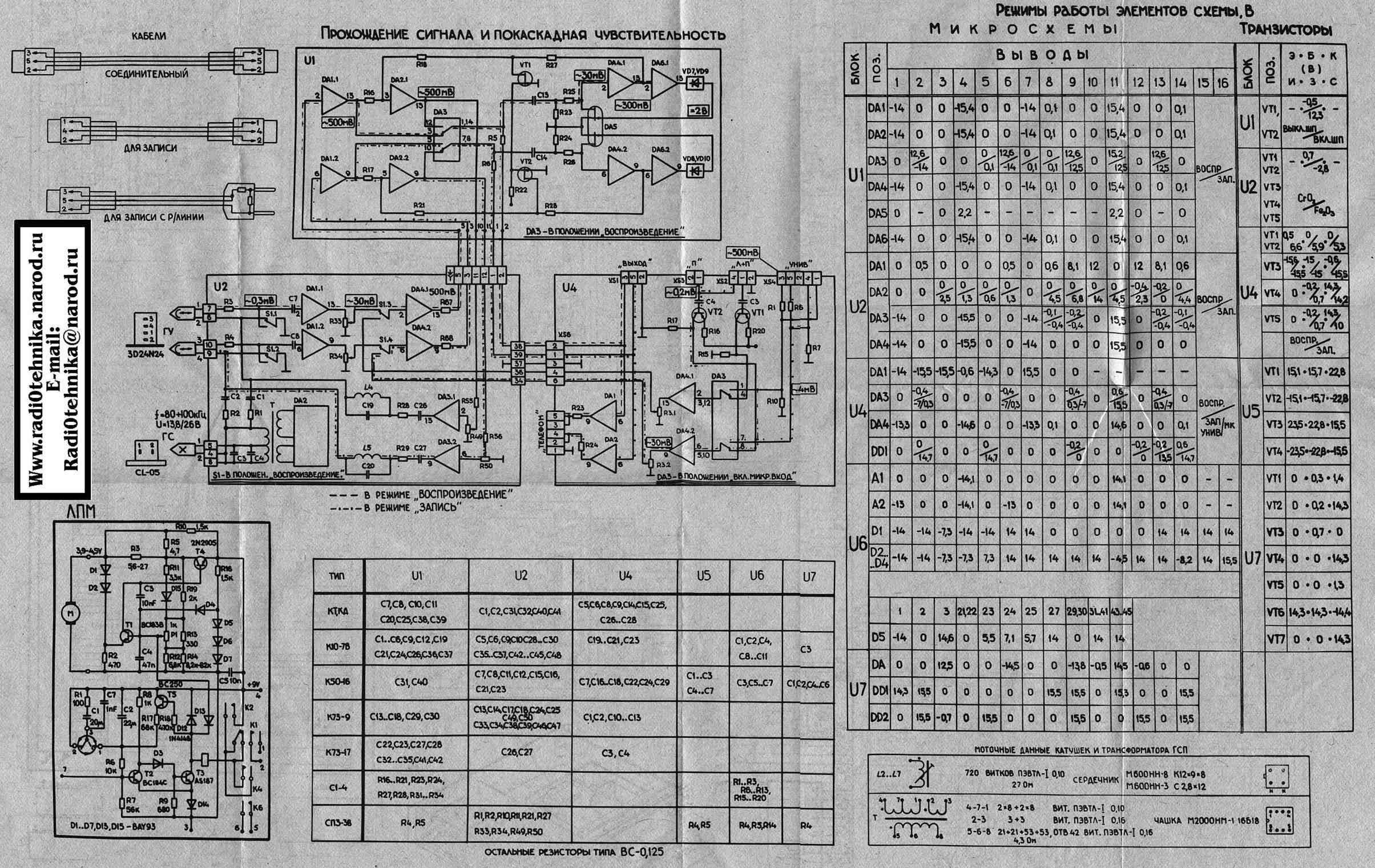

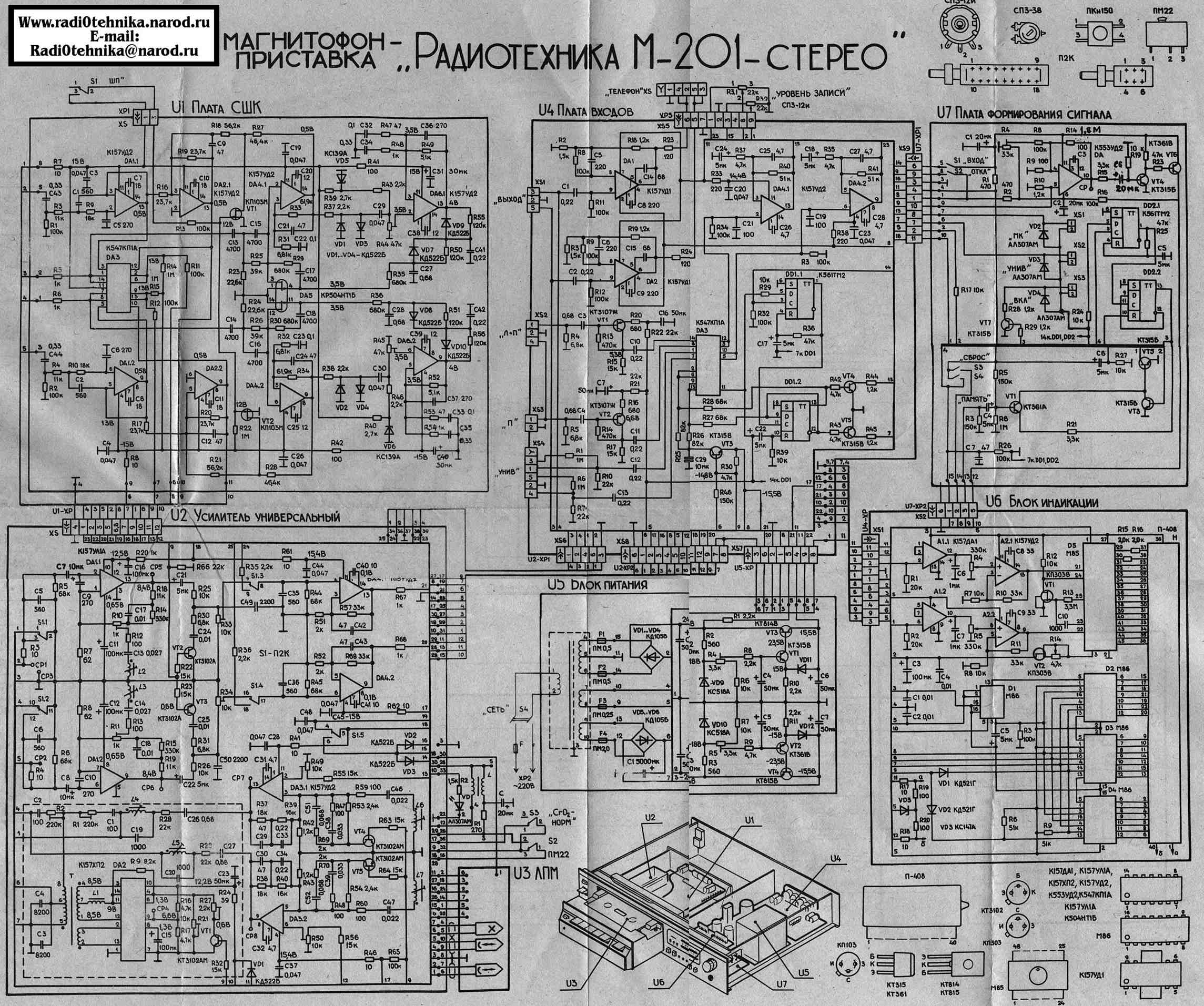

Схему принципиальную можно скачать здесь:1й лист -470KB; 2й лист -390KB

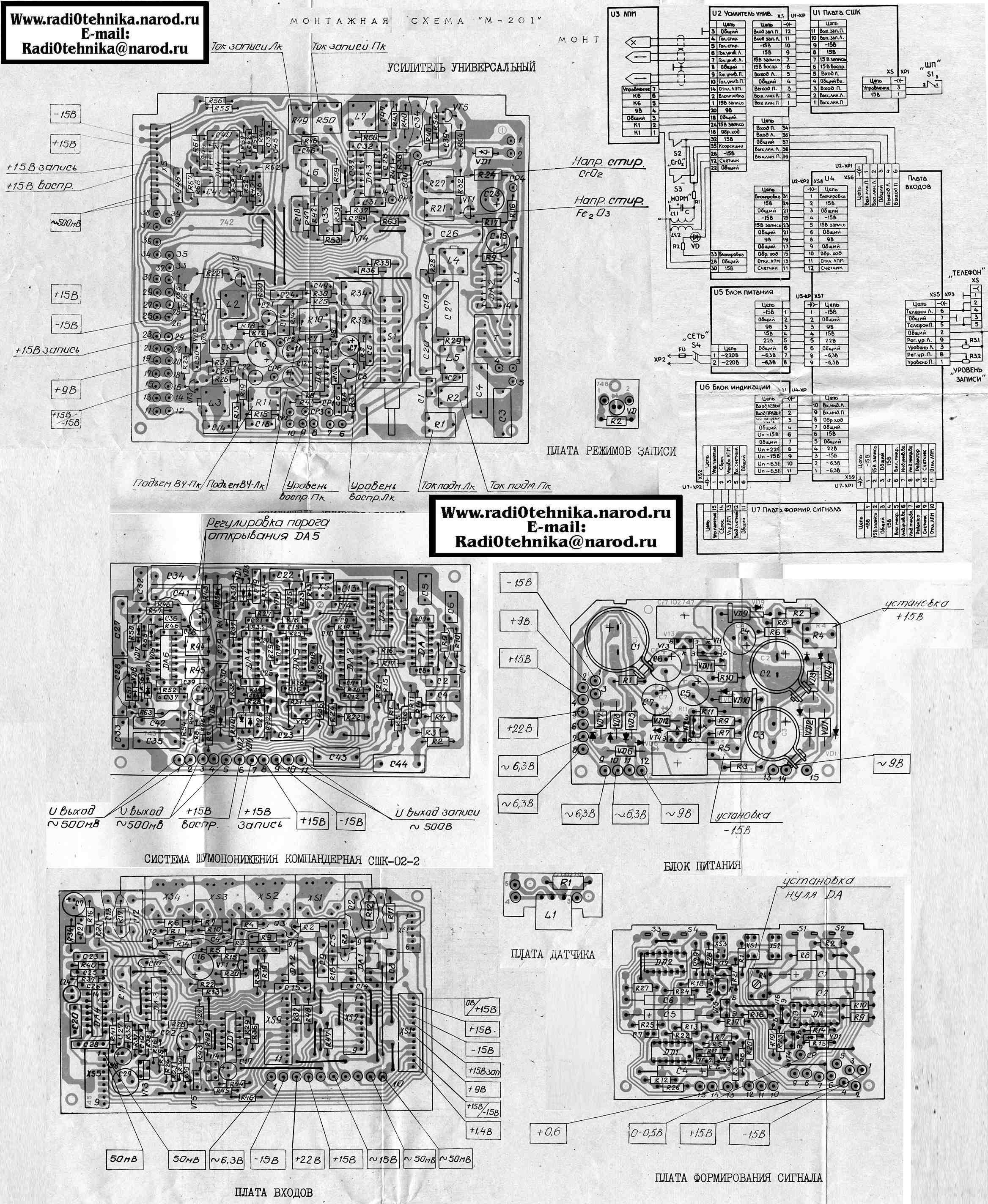

Рисунок печатных плат -630KB

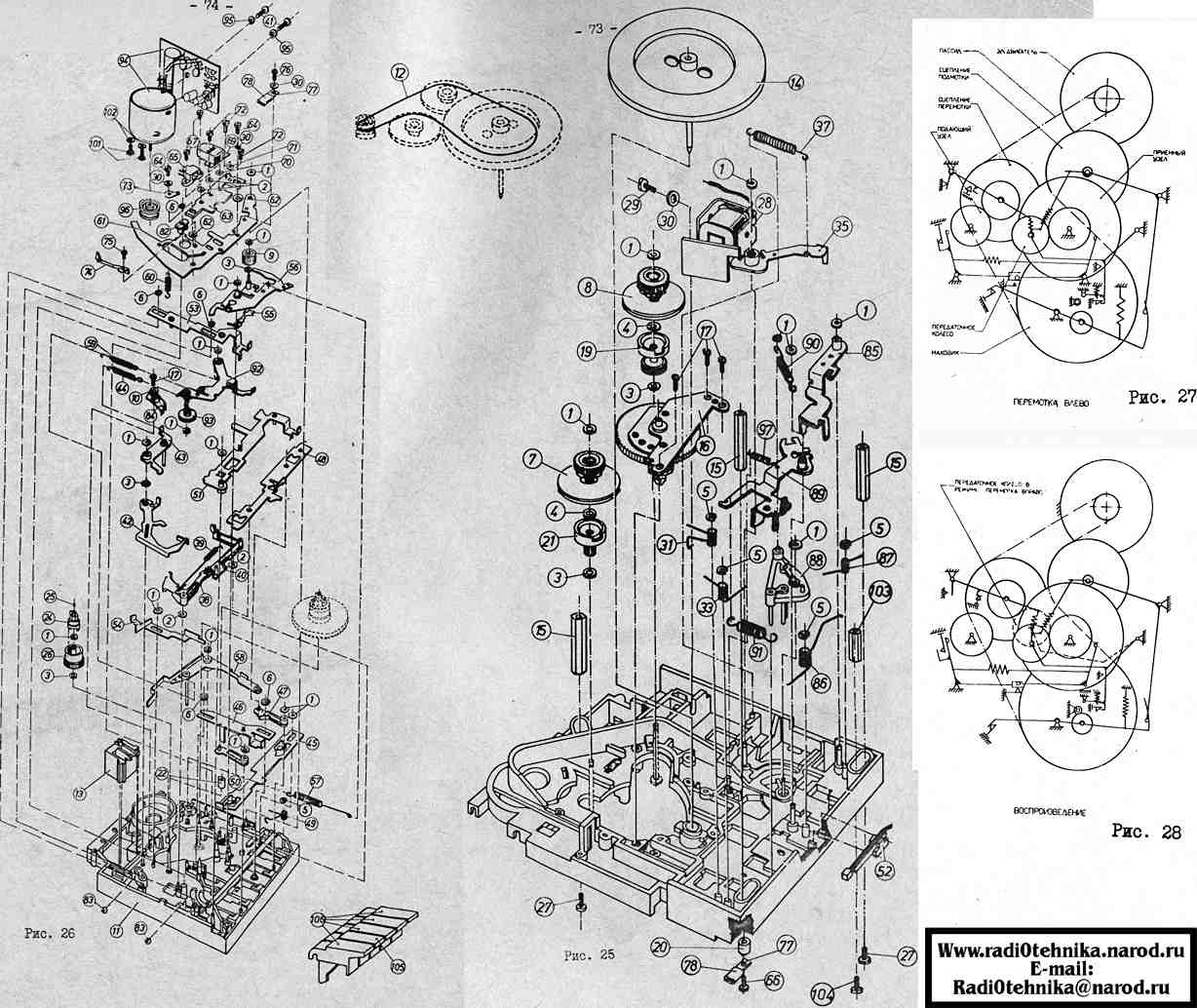

Устройство лентопротяжного механизма -130KB
