К155ТВ1, КМ155ТВ1 - J-K триггер.
Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус ИМС К155ТВ1
Корпус ИМС КМ155ТВ1
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература

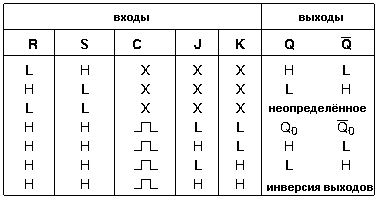

Микросхема представляет собой два независимых тактируемых J-K триггера с
установкой в 0 и 1. Считывание информации с входов J и K происходит во время
положительного перепада на входе С, а на выходы она передается во время
отрицательного перепада. наличие низкого уровня на входах R и S одновременно
дает неопределенное состояние на выходах. Логические уровни на J и K не
должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K
триггер будет работать как обычный счетный (делить частоту на 2).
Корпус К155ТВ1 типа 201.14-2, масса не более 1 г и у КМ155ТВ1
типа 201.14-8, масса не более 2,2 г.
Корпус ИМС КМ155ТВ1
Условное графическое обозначение
1 - свободный;
2 - вход R;
3-5 - входы J1-J3;
6 - выход Y2;
7 - общий;
8 - выход Y1;
9-11 - входы K1-K3;
12 - вход C;
13 - вход S;
14 - напряжение питания;
Электрические параметры
1 | Номинальное напряжение питания | 5 В 5 % |
2 | Выходное напряжение низкого уровня | не более 0,4 В |
3 | Выходное напряжение высокого уровня | не менее 2,4 В |
4 | Напряжение на антизвонном диоде | не менее -1,5 В |
5 | Входной ток низкого уровня     по входам 3-5,9-11     по входам 2,12,13 |
  не более -1,6 мА не более -3,2 мА |
6 | Входной ток высокого уровня | не более 0,04 мА |
7 | Входной пробивной ток | не более 1 мА |
8 | Ток короткого замыкания | -18...-55 мА |
9 | Ток потребления | не более 20 мА |
10 | Потребляемая статическая мощность | не более 105 мВт |
11 | Время задержки распространения при включении | не более 40 нс |
12 | Время задержки распространения при выключении | не более 25 нс |
13 | Тактовая частота | не более 15 мГц |
Зарубежные аналоги
SN7472N, SN7472J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
