К155РЕ3 - электрически программируемое ПЗУ емкостью 256 бит.
| Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус ИМС К155РЕ3
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой электрически программируемое посредством пережигания плавких перемычек постоянное запоминающее устройство (ППЗУ) емкостью 256 бит (32x8). В исходном состоянии по всем адресам и разрядам записан логический ноль. Корпус К155РЕ3 типа 238.16-2, масса не более 2 г.
Корпус ИМС К155РЕ3

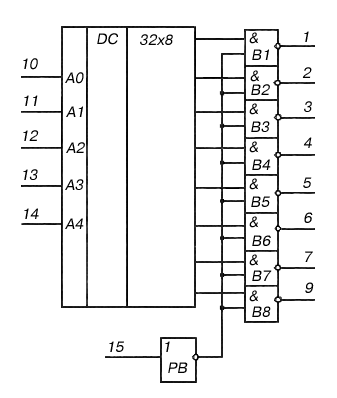

Условное графическое обозначение
1 - выход B1;2 - выход B2;
3 - выход B3;
4 - выход B4;
5 - выход B5;
6 - выход B6;
7 - выход B7;
8 - общий;
9 - выход B8;
10 - вход адресный A0;
11 - вход адресный A1;
12 - вход адресный A2;
13 - вход адресный A3;
14 - вход адресный A4;
15 - вход разрешения выборки PB;
16 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,5 В |
| 3 | Напряжение на антизвонном диоде | не менее -1,5 В |
| 4 | Входной ток низкого уровня | не более -1 мА |
| 5 | Входной ток высокого уровня по выводам 10-14 по выводу 15 |
не более 0,04 мА не более 0,08 мА |
| 6 | Выходной ток высокого уровня | не более 0,1 мА |
| 7 | Ток утечки на входе | не более 1 мА |
| 8 | Ток потребления | не более 110 мА |
| 9 | Потребляемая статическая мощность | не более 550 мВт |
| 10 | Время выборки разрешения при включении | не более 50 нс |
| 11 | Время выборки разрешения при выключении | не более 50 нс |
| 12 | Время выборки адреса при включении | не более 65 нс |
| 12 | Время выборки адреса при выключении | не более 65 нс |
Зарубежные аналоги
S8223
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
