К155ЛП11 - шесть логических повторителей с раздельными элементами управления по входам и тремя состояниями на выходе.
| Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус ИМС К155ЛП11
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой шесть повторителей с раздельными элементами управления по входам (по двум и четырем повторителям) и тремя состояниями на выходе. Корпус К155ЛП11 типа 238.16-2, масса не более 1 г.
Корпус ИМС К155ЛП11

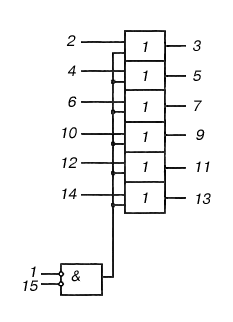

Условное графическое обозначение
1,2,4,6,10,12,14,15 - входы;3,5,7,9,11,13 - выходы;
8 - общий;
16 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Входной ток низкого уровня | не более -1,6 мА |
| 5 | Входной ток высокого уровня | не более 0,04 мА |
| 6 | Входной пробивной ток | не более 1 мА |
| 7 | Ток потребления | не более 85 мА |
| 8 | Потребляемая статическая мощность | не более 446 мВт |
| 9 | Время задержки распространения | не более 27 нс |
Зарубежные аналоги
SN74367N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
