К155ЛЕ2, КМ155ЛЕ2 - два логических элемента 4ИЛИ-НЕ.
Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус ИМС К155ЛЕ2
Корпус ИМС КМ155ЛЕ2
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой два логических элемента 4ИЛИ-НЕ. Если на входе
стробирования присутствует низкий уровень, вывод соответствующего элемента
будет переведен в высокий уровень, независимо от от состояния других входов.
Если на входе стробирования высокий уровень, то элемент работает как обычный

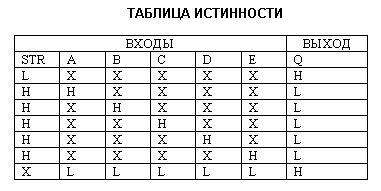

4ИЛИ-НЕ. Выполняемые микросхемой функции можно описать уравнениями:
Корпус К155ЛЕ2 типа 238.16-1, масса не более 2 г и у КМ155ЛЕ2
типа 201.16-5 , масса не более 2,5 г.
Корпус ИМС КМ155ЛЕ2
Условное графическое обозначение
1,15 - входы расширительные EX;
2,3,5,6 - вход информационный 1D;
4 - вход стробирующий 1С;
7 - выход 1;
8 - общий;
9 - выход 2;
10,11,13,14 - вход информационный 2D;
12 - вход стробирующий 2С;
16 - напряжение питания;
Электрические параметры
1 | Номинальное напряжение питания | 5 В 5 % |
2 | Выходное напряжение низкого уровня | не более 0,4 В |
3 | Выходное напряжение высокого уровня | не менее 2,4 В |
4 | Входной ток низкого уровня | не более -1,6 мА |
5 | Входной ток низкого уровня стробирующего входа | не более -6,4 мА |
6 | Входной ток высокого уровня | не более 0,04 мА |
7 | Входной ток высокого уровня стробирующего входа | не более 0,16 мА |
8 | Входной пробивной ток | не более 1 мА |
9 | Входной пробивной ток стробирующего входа | не более 1 мА |
10 | Ток короткого замыкания | -18...-55 мА |
11 | Ток потребления при низком уровне выходного напряжения | не более 19 мА |
12 | Ток потребления при высоком уровне выходного напряжения | не более 16 мА |
13 | Потребляемая статическая мощность на один логический элемент | не более 45,9 мВт |
14 | Время задержки распространения при включении | не более 15 нс |
15 | Время задержки распространения при выключении | не более 22 нс |
Зарубежные аналоги
SN7423N, SN7423J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
