КР1008ВЖ27 - тонально-импульсный номеронабиратель
| Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Типономиналы
Назначение выводов КР1008ВЖ27
Схема применения КР1008ВЖ27
Электрические характеристики
Зарубежные аналоги
Литература
Микросхема 1008ВЖ27 производится по КМОП-технологии и имеет встроенный генератор, синхронизируемый кварцевым или керамическим резонатором на 3,5795 МГц и работает в широком диапазоне рабочих напряжений 2...5,5 В. Она обеспечивает импульсный режим набора номера DP или тональный режим набора номера DTMF. Как в DP так и в DTMF режиме может использоваться стандартная матричная клавиатура 4x4. Микросхема имеет малое энергопотребление и встроенную схему автоматического включения питания при нажатии любой клавиши, а также обеспечивает сохранение информации в ОЗУ при снижении напряжения питания до 1 В. Структурная схема не имеет отличия от UM91214/15.
Типономиналы
КР1008ВЖ27 - DIP-18
КФ1008ВЖ27 - SO-20
КБ1008ВЖ27 - бескорпусное исполнение
AN7202 - DIP-18

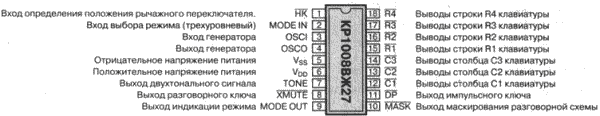

Назначение выводов КР1008ВЖ27 (корпус DIP-18)
Назначение выводов КФ1008ВЖ27 (корпус SO-20)

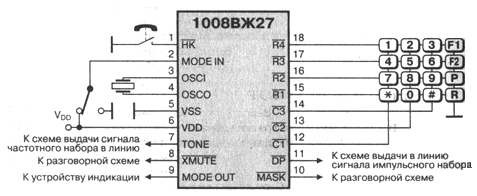

Схема применения
Электрические параметры
| Параметр | Значение | |
|---|---|---|
| 1 | Рабочее напряжение VDD | от 2,0 до 5,5 В |
| 2 | Напряжение удержания памяти VMR | не менее 1,0 В |
| 3 | Ток удержания памяти IMR | не более 1 мкА |
| 4 | Ток потребления в импульсном режиме IDDP | не более 0,15 мА |
| 5 | Ток потребления в тональном режиме IDDT | не более 0,8 мА |
| 6 | Ток потребления при положенной трубке ISO | не более 1 мкА |
| 7 | Ток потребления при снятой трубке ISO | не более 10 мкА |
| 8 | Входной ток выводов строк IR | не более 200 мкА |
| 9 | Выходная амплитуда однотонального сигнала столбцов VOС | от 584 до 876 мВ (p-p) |
| 10 | Выходная амплитуда однотонального сигнала строк VOR | от 456 до 684 мВ (p-p) |
| 11 | Ток при высоком уровне на выводах DP, XMUTE IOH1 | не менее 0,2 мА |
| 12 | Ток при низком уровне на выводах MASK, DP, XMUTE IOL1 | не менее 0,9 мА |
| 13 | Ток при низком уровне на выводе MODE OUT IOL2 | не менее 5 мА |
| 14 | Коэффициент гармоник по выводу TONE DIS | не более 2,4 % |
| 15 | Период следования импульсов TPALS | от 99,5 до 100,5 мс |
| 16 | Длительность межцифровой паузы tIDP | от 690 до 710 мс |
| 17 | Длительность программируемой паузы tPAU | не более 2,2 с |
| 18 | Импульсный коэффициент kPLS | от 1.45 до 1.55 |
| 19 | Длительность нажатия клавиши tKEY | не менее 21 мс |
| 20 | Длительность тонального сигнала при автоматическом наборе tDTMF | от 80 до 100 мс |
| 21 | Длительность паузы между цифрами тонального сигнала при автоматическом наборе tP | от 80 до 120 мс |
Зарубежные аналоги
UM91215
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 2 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
