КР1008ВЖ19 - тонально-импульсный номеронабиратель с параллельным вводом 4-разрядной информации
| Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус КР1008ВЖ19

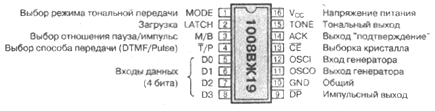

Назначение выводов КР1008ВЖ19
Функциональное описание КР1008ВЖ19
Статические характеристики
Динамические характеристики
Зарубежные аналоги
Литература
Микросхема КР1008ВЖ19 представляет собой тонально-импульсный номеронабиратель с параллельным вводом 4-разрядной информации. Частоты всех необходимых двухтональных и импульсных сигналов формируются кварцевым генератором (3,58 МГц). Корпус типа 238.16-1 (DIP-16).
Корпус КР1008ВЖ19
Назначение выводов КР1008ВЖ19
Функциональное описание КР1008ВЖ19
Параллельный двоичный сигнал с входов D0...D3 вводится с микроконтроллера. Выходной сигнал, соответствующий входным данным, приведет в таблице:
| D3 | D2 | D1 | D0 | DTMF передача | Импульсная передача (число импульсов) |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 10 |
| 0 | 0 | 0 | 1 | 1 | 1 |
| 0 | 0 | 1 | 0 | 2 | 2 |
| 0 | 0 | 1 | 1 | 3 | 3 |
| 0 | 1 | 0 | 0 | 4 | 4 |
| 0 | 1 | 0 | 1 | 5 | 5 |
| 0 | 1 | 1 | 0 | 6 | 6 |
| 0 | 1 | 1 | 1 | 7 | 7 |
| 1 | 0 | 0 | 0 | 8 | 8 |
| 1 | 0 | 0 | 1 | 9 | 9 |
| 1 | 0 | 1 | 0 | * | 10 |
| 1 | 0 | 1 | 1 | # | 11 |
| 1 | 1 | 0 | 0 | A | 12 |
| 1 | 1 | 0 | 1 | B | 13 |
| 1 | 1 | 1 | 0 | C | 14 |
| 1 | 1 | 1 | 1 | D | запрещенная комбинация |
Статические характеристики
| Параметр | Значение | |
|---|---|---|
| 1 | Напряжение питания VCC | от 2,5 до 5,5 В |
| 2 | Ток потребления ICC при CS=L все выводы не нагружены |
0,42 мА |
| 3 | Ток хранения ISD при CS=H все выводы не нагружены |
0,5 мА, но не более 0,8 мА |
| 4 | Выходной ток по выводу DP IOL при VCC=2,5 В, VOL=0,4 В |
не менее 1 мА |
| 5 | Выходной ток по выводу DP IOHASK при VCC=5 В, VOL=2,4 В |
не менее 1 мА |
| 6 | Ток "1" по выводу ASK IOLASK при VCC=5 В, VOL=0,4 В |
не менее 1 мА |
Динамические характеристики (импульсный режим)
| Параметр | Значение | |
|---|---|---|
| 1 | Отношение паузы/импульс M/B при VMB=VCC при VMB=VGND |
1/2 2/3 |
| 2 | Длительность паузы tM при MB=1/2 при MB=2/3 |
33,3 мс 40 мс |
| 3 | Длительность импульса tB при MB=1/2 при MB=2/3 |
66,6 мс 60 мс |
| 4 | Межцифровая пауза tIDP при MB=1/2 при MB=2/3 |
790 мс 783 мс |
| 5 | Предцифровя пауза tPDP при MB=1/2 при MB=2/3 |
15 мс 15 мс |
Динамические характеристики (тональный режим)
| Параметр | Значение | |
|---|---|---|
| 1 | Длительность тональной посылки tMPD | 70 мс |
| 2 | Межцифровая пауза tTIDP | 70 мс |
| 3 | Предцифровая пауза tTPDP | 0 мс |
| 4 | Время запуска генератора tSTART | 5 мс |
Зарубежные аналоги
UM91531
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 2 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
