Схема плавного включения усилителя мощности

Это простое приспособление позволяет повысить надежность вашей радиоаппаратуры и уменьшить помехи в сети в момент включения.

Любой блок питания радиоаппаратуры содержит выпрямительные диоды и конденсаторы большой емкости. В начальный момент включения сетевого питания происходит импульсный скачок тока — пока идет заряд емкостей фильтра. Амплитуда импульса тока зависит от величины емкости и напряжения на выходе выпрямителя. Так, при напряжении 45 В и емкости 10000 мкФ ток зарядки такого конденсатора может составить 12 А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания.

Для устранения опасности выхода этих элементов из строя путем уменьшения броска тока в момент первоначального включения и служит приведенная на рис. 1.7 схема. Она также позволяет облегчить режимы и других элементов в усилителе на время переходных процессов.

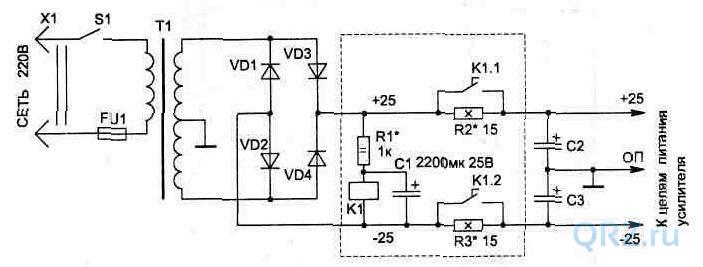

Рис. 1.7

В начальный момент, когда подано питание, конденсаторы С2 и СЗ будут заряжаться через резисторы R2 и R3 — они ограничивают ток до безопасного для деталей выпрямителя значения.

Через 1...2 секунды, после того как зарядится конденсатор С1 и на пряжение на реле К1 возрастет до величины, при которой оно сработает и своими контактами К1.1 и К1.2 зашунтирует ограничительные резисторы R2, R3.

В устройстве можно использовать любое реле с напряжением срабатывания меньшим, чем действует на выходе выпрямителя, а резистор R1 подбирается таким, чтобы на нем падало "лишнее" напряжение. Контакты реле должны быть рассчитаны на действующий в цепях питания усилителя максимальный ток. В схеме применено реле РЭС47 РФ4.500.407-00 (РФ4.500.407-07 или др.) с номинальным рабочим напряжением 27 В (сопротивление обмотки 650 Ом; ток, коммутируемый контактами, может быть до 3 А). Фактически реле срабатывает уже при 16...17 В, а резистор R1 выбран величиной 1 кОм, при этом напряжение на реле будет 19...20 В.

Конденсатор С1 типа К50-29-25В или К50-35-25В. Резисторы R1 типа МЛТ-2, R2 и R3 типа С5-35В-10 (ПЭВ-10) или аналогичные. Величина номиналов резисторов R2, R3 зависит от тока нагрузки, и их сопротивление может быть значительно уменьшено.

Рис. 1.8

Вторая схема, приведенная на рис. 1.8, выполняет ту же самую задачу, но позволяет уменьшить габариты устройства за счет использования времязадающего конденсатора С1 меньшей емкости. Транзистор VT1 включает реле К1 с задержкой, после того как зарядится конденсатор С1 (типа К53-1А). Схема позволяет также вместо коммутации вторичных цепей обеспечивать ступенчатую подачу напряжения на первичную обмотку. В этом случае можно использовать реле только с одной группой контактов.

Величина сопротивления R1 (ПЭВ-25) зависит от мощности нагрузки и выбирается такой, чтобы напряжение во вторичной обмотке трансформатора составляло 70 процентов от номинального значения при включенном резисторе (47...300 Ом).

Настройка схемы состоит в установке времени задержки включения реле подбором номинала резистора R2, а также выборе R1.

Приведенные схемы можно использовать при изготовлении нового усилителя или же при модернизации уже существующих, в том числе и промышленного изготовления.

По сравнению с аналогичными по назначению устройствами для двухступенчатой подачи напряжения питания, приведенными в различных журналах, описанные здесь — самые простые.
