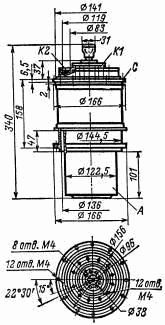

Лампа ГИ-27

ГИ-27А-1

       Импульсный генераторный триод для генерирования высокочастотных колебаний в режимах самовозбуждения при импульсной анодной модуляции.
     Оформление - металлокерамическое с наружным медным анодом.
     Охлаждение - принудительное: анода - водяное 45 л/мин, ножки, баллона, спаев керамики с металлом - воздушное 200 м3/ч.

Масса 11 кг.







Основные параметры
при Uн=13 В, Uа=10 кВ, Iа=2,5 А

Ток накала  500 ± 30 А
Сопротивление ненакаленного анода  0,003 Ом
Напряжение запирания отрицательное (при Iа=0,1 А) £ 350 В
Ток эмиссии катода ³ 550 А
Ток сетки обратный £ 500 мкА
Крутизна характеристики (при Uа=5 кВ, Iа=4,5А) 90 ± 15 мА/В
Коэффициент усиления (при Uа=4 и 5 кВ, Iа=4,5А) 35 ± 7
Колебательная мощность (при Uа=40 кВ, tимп=300 мкс,на частоте 150 кГц) ³ 5 мВт
Междуэлектродные емкости, пФ:
     входная £ 200
     выходная £ 4
     проходная  £ 50
Долговечность ³ 1000 ч


Предельные эксплуатационные данные

Напряжение накала 12 - 13,5 В
Ток накала пусковой 750 А
Напряжение анода в импульсе 40 кВ
Напряжение сетки отрицательное (мгновенное значение) 4,8 кВ
Мощность, рассеиваемая анодом 25 кВт
Мощность, рассеиваемая сеткой 250 Вт
Длительность импульса 500 мкс
Рабочая частота 150 МГц
Скважность 200
Температура ножки и спаев керамики с металлом 175 С
