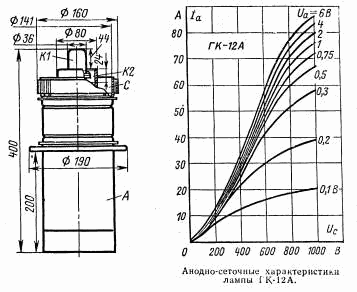

Лампа ГК-12
ГК-12А
|
|
Мощный генераторный триод для
генерирования колебаний высокой
частоты в различных
радиотехнических устройствах. Оформление - металлокерамическое, с наружным медным анодом. Охлаждение - принудительное: анода - водяное (при мощности, рассеиваемой анодом, 25 кВт и температуре воды 20 С) 17 л/мин; ножки и баллона - воздушное 300 м3/ч. Масса 15 кг. |
|
|
|
Основные параметры | |
| Ток накала | 260 ± 25 А |
| Сопротивление не накаленного катода | около 0,003 Ом |
| Ток анода в импульсе (при Uа=Uс=1 кВ) | ³ 40 А |
| Крутизна характеристики (при Uа=1 кВ, Iа=5 и 7 А) | ³ 45 мА/В |
| Коэффициент усиления (при Uа=1и 5 кВ) | ³ 140 |
| Напряжение запирания сетки отрицательное (при Iа=0,1 А) | £ 60 В |
| Колебательная мощность (на частоте 1 МГц) | ³ 60 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 170 |
| выходная | £ 0,8 |
| проходная | £ 90 |
| Долговечность | ³ 2000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 5,7 - 6,3 В |
| Ток накала пусковой | 430 А |
| Ток сетки (постоянная составляющая) | 0,3 А |
| Ток анода (постоянная составляющая) | 7,5 А |
| Напряжение анода | 11 кВ |
| Напряжение смещения сетки отрицательное (абсолютное значение) | 1 кВ |
| Мощность, рассеиваемая анодом | 25 кВт |
| Мощность, рассеиваемая сеткой | 500 Вт |
| Температура ножки и спаев керамики с металлом | 150 С |
| Рабочая частота | 30 МГц |
| Интервал рабочих температур окружающей среды | от +5 до +40 С |
