Лампа ГМ-2

ГМ-2А, ГМ-2Б

     Мощные триоды для работы в электронных стабилизаторах тока и напряжения в качестве регулирующей лампы.

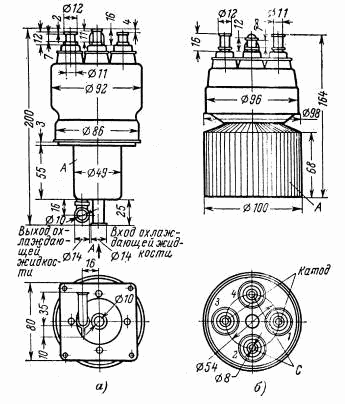

    Оформление — металлостеклянное. Рабочее положение — вертикальное.
     Охлаждение — принудительное:
     ГМ-2А - водяное не менее 3 л/мин;
     ГМ-2Б - воздушное не менее 450 м³/ч.

Масса ГМ-2А - 1250 г; ГМ-2Б - 2850 г.
    Цоколевка: К-1,3; С-2,4.

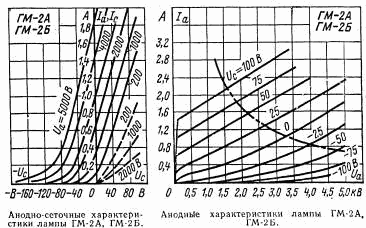

Основные параметры при Uн=6,3В, Uа=4 кВ, Ia=0,7А
Ток накала	31 ± 3 А
Ток сетки обратный (при Uа=5кВ)	£ 60мкА
Ток эмиссии катода в импульсе(при Ua=Uc=400 В)	³ 5 A
Ток сетки (при Uа=200В, Iа=0,6А)	£ 0,3 А
Напряжение сетки (при Uа=200В, Iа=0,6А)	£ 75 В
Крутизна характеристики	16 ± 2 мА/В
Коэффициент усиления	55 ± 7
Междуэлектродные емкости, пФ:	ГМ-2А	ГМ-2Б
сетка - катод	25	25
анод - катод	£ 1,0	£ 4,0
сетка - анод	£ 15	£ 25
Долговечность ГМ-2А	³ 500 ч
Долговечность ГМ-2Б	³ 1000 ч
Долговечность ГМ-2Б(при Iа=0,4А)	³ 2000 ч
Критерии долговечности:
- крутизна характеристики	³ 13 мА/В
- напряжение сетки(при Ua=200B, Ia=0,6А, Uн=5,7В)	£ 80 В

Предельные эксплуатационные данные
Напряжение накала	5,7-6,9 В
Напряжение анода при мощности рассеивания анодом:
- до 1 кВт	8 кВ
- до 35 кВт	6,5 кВ
Напряжение сетки отрицательное	500 В
Ток накала пусковой	50 А
Мощность, рассеиваемая анодом	3,5 кВт
Мощность, рассеиваемая сеткой	50 Вт
Температура стекла и спаев металла со стеклом	150 С
Температура выводов сетки и катода	180 С
Интервал рабочих температур окружающей среды ГМ-2А	от 3 до 70С
Интервал рабочих температур окружающей среды ГМ-2Б	-60 до +100С
