Фототранзисторы отличаются от фотодиодов дополнительным усилением фототока
на эмяттерном р-п переходе. Фототранзисторы могут работать как фотодиоды
(режим с плавающей базой), так и в транзисторном режиме с источником смещения
в базовой цепи. Вывод эмиттера фототранзистора маркируется цветной точкой
на корпусе или цветной меткой на проволочном выводе. Фототранзисторы выпускают
в металлостеклянном корпусе с входным окном базы в двух конструктивных оформлениях,
как с отдельным электрическим выводом базы, так и без него.

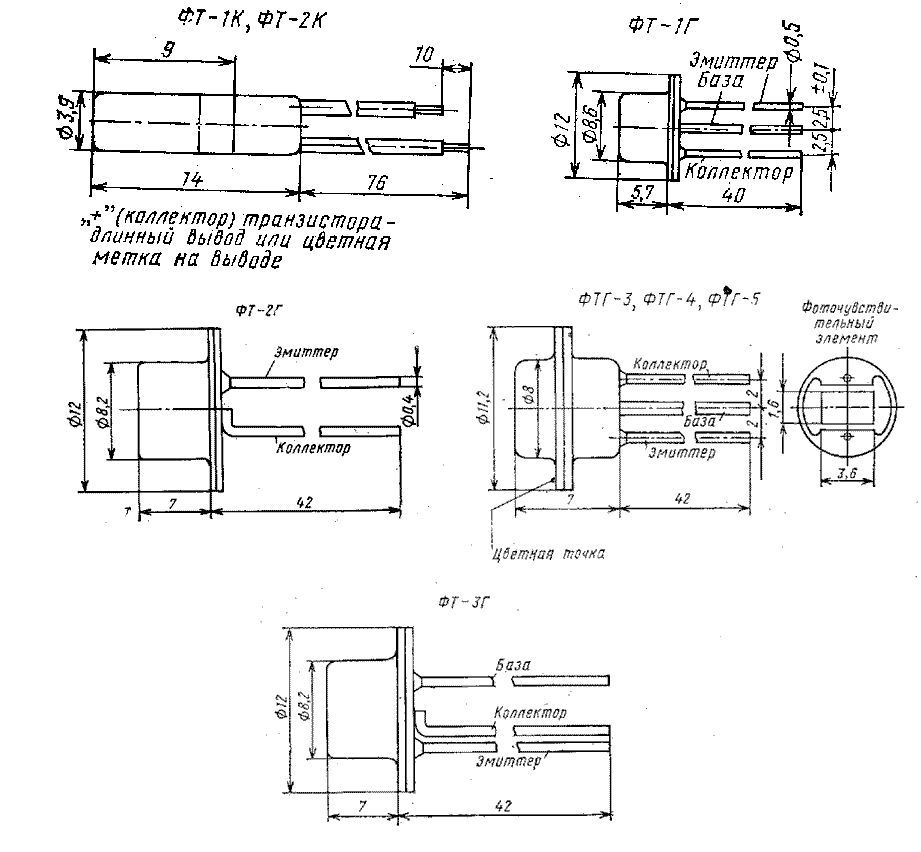

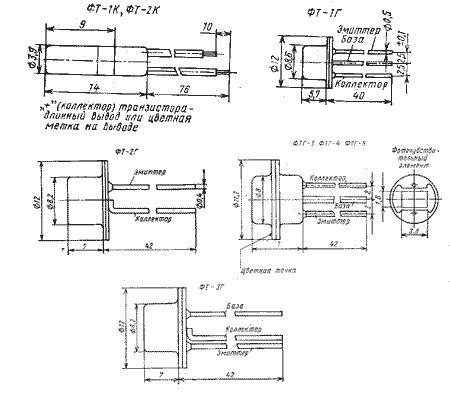

Основные параметры фототранзисторов приведены в таблице, внешний вид фототранзисторов
показан на рисунке 1.
Тип | Площадь фото-чувстви-тельного элемента, мм2 | Основные параметры при температуре 20±5°С | ||||||
Диапазон спектральной характеристики дельта лямбда,мкм | Максимальная спектральная характеристика дельта лямбда, max, мкм | Рабочее напряжение Uр, В | Темновой ток Iт, мкА | Интегральная токовая чувствительность S1 инт, мкА/Лк, не менее | Ипульсная постоянная времени tи, с, не более | Масса, г не более | ||
ФТ-1К | 2,8 | 0.5 ... 1.12 | 0.8 ... 0.9 | 5 | 3 | (0.4) | 8e-5 | 0.9 |
ФТ-2К | 2,8 | 0.5 ... 1.12 | 0.8 ... 0.9 | 5 | 3 | (0.4) | 8e-5 | 0.9 |
ФТ-1Г | 3 | 0.4 ... 1.8 | 1.5 ... 1.6 | 1 ... 5 | 300 | 0.2 | 2e-4 | 1.5 |
ФТ-2Г | 1 | 0.4 ... 1.8 | 1.5 ... 1.6 | 12 ... 24 | 500 | 2 | 1e-5 | 1.5 |
ФТ-3Г | 3 | 0.4 ... 1.8 | 1.5 ... 1.6 | 10 ... 12 | 1000 | 2 ... 7 | 1e-4 | 1.5 |
ФТГ-3 | 3 | 0.4 ... 1.8 | 1.5 ... 1.55 | 5 ... 10 | 60 | 1 | 1(2 ... 10)e-5 | 1.8 |
ФТГ-4 | 3 | 0.4 ... 1.8 | 1.5 ... 1.55 | 5 ... 10 | 40 | 3 | 3(2 ... 10)e-5 | 1.8 |
ФТГ-5 | 3 | 0.4 ... 1.8 | 1.5 ... 1.55 | 5 ... 10 | 50 | 1 | (1 ... 2)e-5 | 1.8 |
Рис. 1 Щелкните мышью для увеличения
ТИП | Фототок IF,мкА |
Темновой ток IT,мкА |
Время нарастания импульса tн,нС |
Обратное напряжение UОБР(UНАС) В | Режим Измерения |
КТФ102А | 200 | 1.0 | 500 | 50 (0.5) | Ее=60мВт/ср RНАГР=15 кОм |
КТФ102А1 | 800 | 0,5 | |||
КТФ102А2 | |||||
КТФ104А | 150 | 1.0 | 800 | 0,5 | Ее=7 Лк |
КТФ104Б | 100 | 5.0 | |||
КТФ104В | 50 |
(C) МРБ выпуск 1168, Н.В.Пароль, С.А.Кайдалов, Фоточувствительные приборы и их применение: справочник, М., «Радио и связь», 1991г.
