Микросхема для FSK модема.
В настоящее время существует ряд специальных микросхем модемов: XR-2206/2211, АМ-7910/7911, ТСМ-3105... Их использование упрощает схему и существенно облегчает настройку. Но в любом случае знание функциональной схемы микросхемы будет полезным.
Ниже приводится описание микросхемы ТСМ-3105, используемой в Ваусоm FSK модеме для работы на VHF. В основу материала положено техническое описание фирмы-изготовителя.

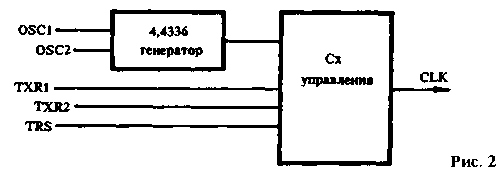

Передающая часть (Рис.1) содержит в себе фазокогерен-тный PSK модулятор, это определяет высокое качество выходного сигнала. Модулятор — программируемый синтезатор частот. Коэффициент деления, определяющий выходные частоты, задается посредством деления тактовой частоты, задаваемой кварцем 4,4336 МГц. Возможно также использование внешнего генератора, подключенного к выводу OSC1. Коэффициент деления устанавливается подачей соответствующих сигналов на входы TRS (Transmit/Reseive Standart), TRX1 и TRX2 (Bit Rate Select) и TXD. Эти сигналы определяют скорость передачи и частоты модуляции (Рис.2 и Табл.1).
TXD — сигнал от компьютера (положительная логика). При подаче сигнала от RS-232 сигнал необходимо привести к CMOS уровню и проинвертиро-вать (T.K.RS-232 имеет отрицательную логику). ТХА — аналоговый передающий сигнал. Необходима развязка по постоянному току! (Рис. 1,3).
Табл. 1 | ||||||||
Стандарт | TRS | TXR1 |
TXR2 | Скор. TX | Скор- RX | TX Частота. Гц | RX Частота. Гц | CLK. кГц |
L | L | 1200 | 1200 | лог1 -300 | лог1-1300 | лог0-1300 | 19.11 | |
логО-2100 | лог0 2100 | |||||||
CCIT | H | L | H | 600 | 600 | лог1 1300 | лог 1-1300 | 9.56 |
лог0-1700 | лог0-1700 | |||||||
V.23 | ||||||||
CLK | L | L | 1200 | 1200 | лог1-1200 | лог1-1200 | 19.11 | |
лог0-2200 | лог0-2200 | |||||||
BELL | CLK/8 | L | H | 1200 | 150 | лог1-1200 | лог1-ЗВ7 | 19.11 |
лог0-2200 | лог0-487 | |||||||
202 | ||||||||
CLK | H | L | 150 | 1200 | лог1-ЗВ7 | лог1-1200 | 19.11 | |
дог0-487 | лог0-2200 | |||||||
CLK | H | H | 150 | 150 | лог1-387 | лог1-387 | 2.39 | |
дог0-487 | лог0-487 |

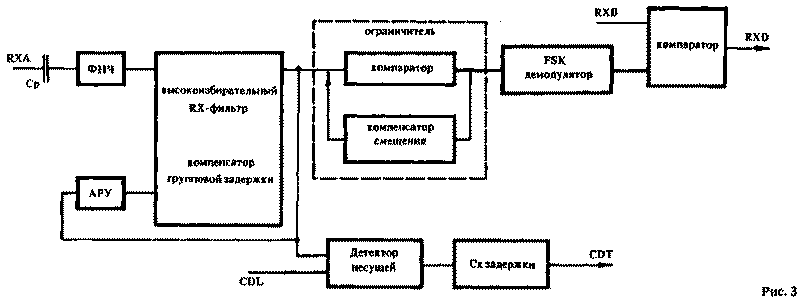

В демодуляторе использован принцип преобразования частоты в напряжение. "Приемник" содержит компенсатор групповой задержки, который корректирует фазовые искажения (задержку сигнала), возникающие в высокоизбирательном приемном фильтре и в "среде передачи". Затем сигнал ограничивается и подается на FSK демодулятор. Со схемой демодулятора можно ознакомиться в (1 ]. На выходе демодулятора присутствуют импульсы двойной частоты входного ограниченного сигнала. Далее путем фильтрации выделяется постоянная составляющая, пропорциональная принимаемой частоте. Постоянная составляющая подается на компаратор, где сравнивается с напряжением на входе RXB. Это напряжение необходимо подбирать для разных скоростей обмена, минимизируя асимметричные искажения.

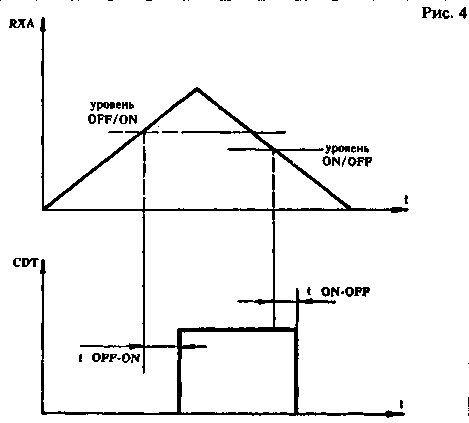

Детектор несущей сравнивает принимаемый (после фильтра) сигнал с уровнем на входе CDL. Высокий уровень на выходе CDT говорит о наличии несущей. Компаратор имеет гистерезис 2,5 дБ и обладает некоторой задержкой сигнала (Рис.4). Это обеспечивает надежное и достоверное срабатывание.
